热管原理和应用

发布时间:2019-12-23 点击次数:5946
热管是一种具有极高导热性能的新型传热元件,它通过在全封闭真空管内的液体的蒸发与凝结来传递热量,它利用毛吸作用等流体原理,起到良好的制冷效果。

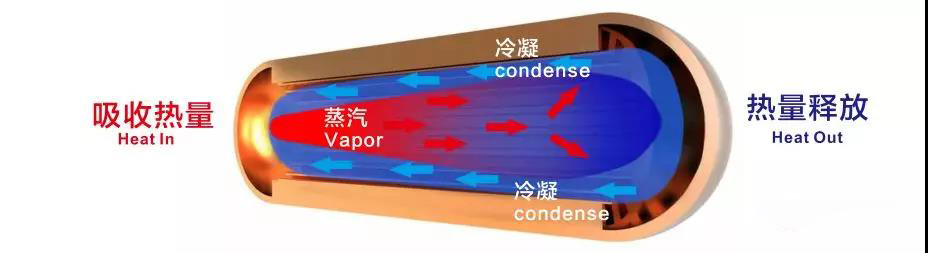

热管一端为蒸发端,另一端为冷凝端。当热管一端受热时,毛细管中的液体迅速蒸发,蒸气在微小的压力下流向另一端,重新凝结成液体,并释放出热量。液体再依靠毛细力的作用流回蒸发端,如此循环不止。

热量由热管的一端传到另一端,这种循环是快速进行的,热量可以源源不断的传导开来。
热管原理



热管具有极高的导热性、良好的等温性、冷热两侧的传热面积可任意改变、可远距离传热、温度可控制等特点。将热管散热器的基板与晶闸管、igbt、igc等大功率电力电子器件的管芯紧密接触,可直接将管芯的热量快速导出。


热管内部细节

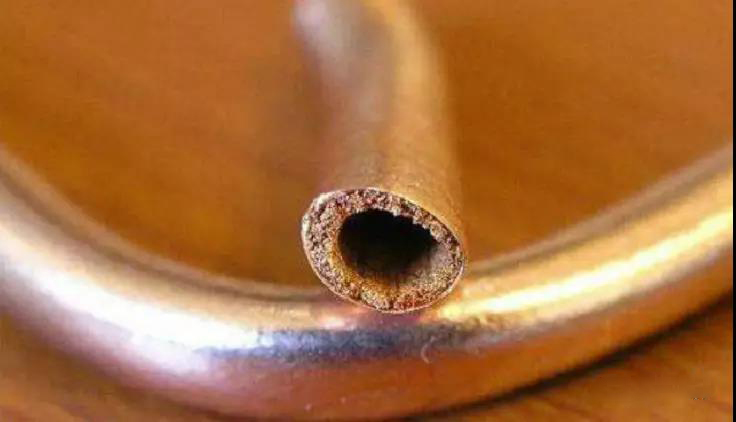

热管剖面

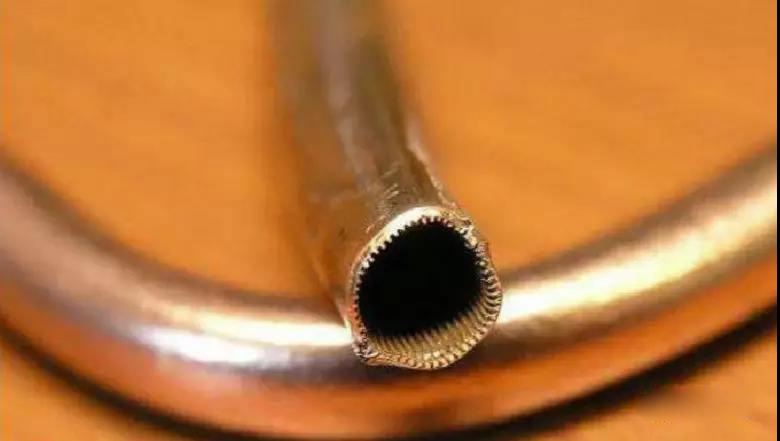

热管剖面


热管的导热系数很高,为一般金属材料的数百倍乃至上千倍。它可将大量热量通过很小的截面积远距离地传输而无需外加动力。

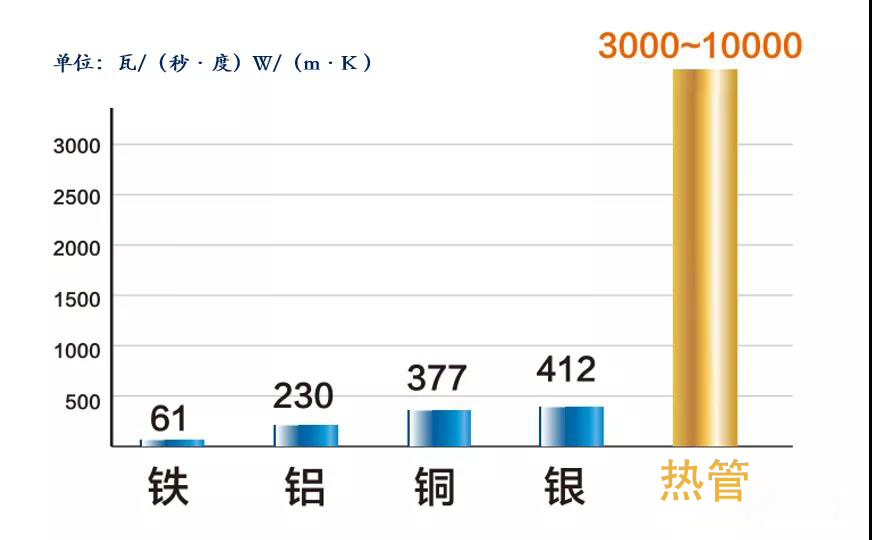

热管导热能力
热管的导热能力超过任何金属


热管的应用

热管和均热板

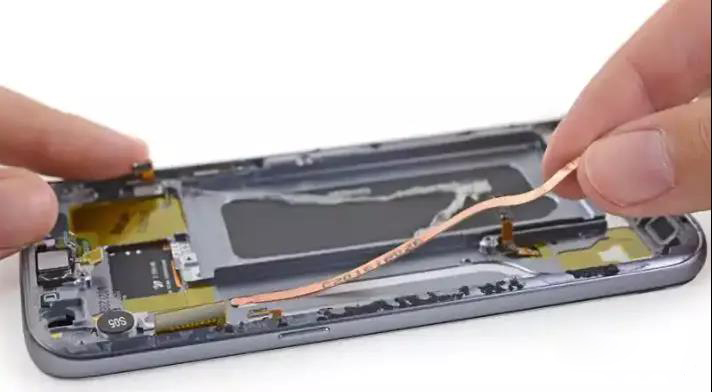

手机用热管

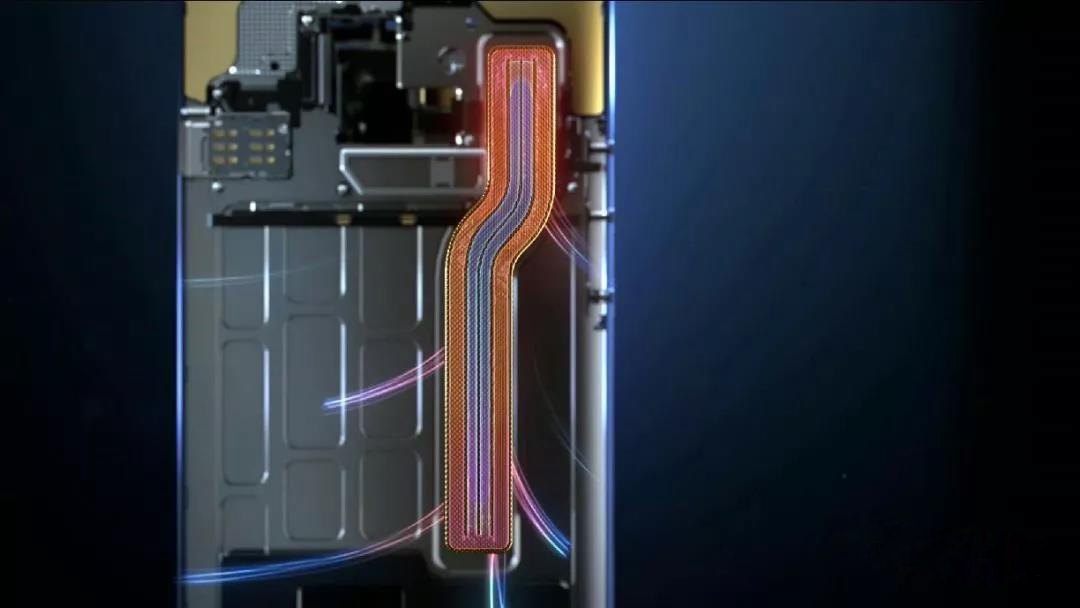

手机端应用

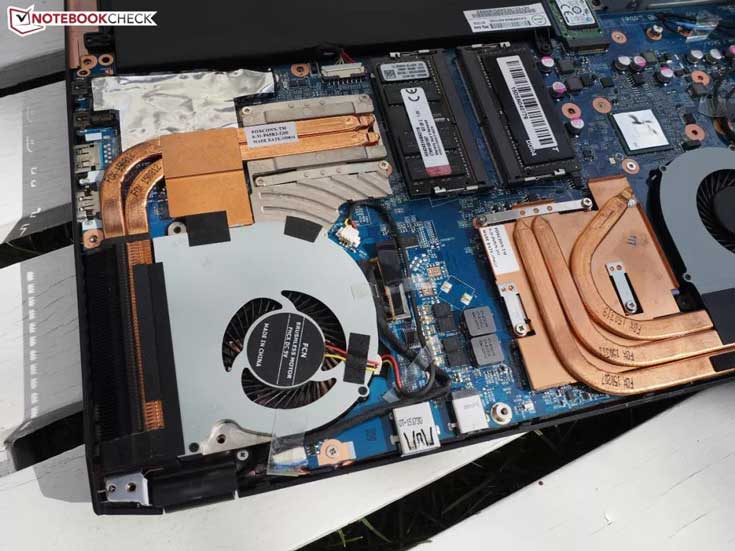

热管在笔记本电脑中的应用

笔记本电脑应用


热管和VC均热板在成型工艺上也有所不同,VC均热板常用的方式是扩散焊接原理:把铜板材放在加工好的超薄VC均温板扩散焊接石墨治具内,经过高温炉提升温度到铜的软化状态,再降温,使两边的铜生长在一起,也称无缝焊接,热管的方式也需要用石墨治具,用石墨治具来固定铜管的位置,有把铜管插入石墨治具的,也有平放在石墨治具上的,主要目的就是要固定铜管

热管石墨治具

在烧结过程中都必须用到烧结石墨治具,好的石墨治具可提高产品的良率和使用寿命,现在烧结的产品对表面和精度越来越高,对烧结石墨治具的要求也相对提高,石金科技可做0.01精度的烧结石墨治具,烧结表面做到镜面效果,


本文出自深圳市石金科技股份有限公司,公司是集销售、应用开发,产品加工的石墨专业厂家,专门为模具行业、机械行业、真空热处理炉、电子半导体及太阳能光伏(石墨舟)产业等提供石墨材料、石墨电极和相关的石墨制品,欢迎致电13662687390
