小米发布两款5G手机：小米9 Pro与小米MIX Alpha，都使用VC液冷散热

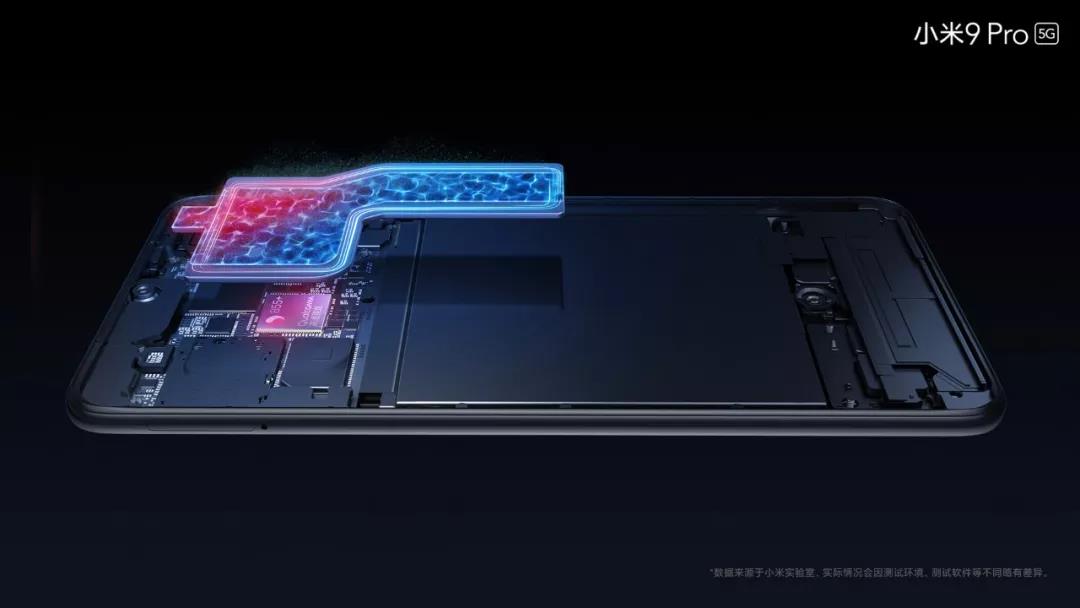

据石金科技小编获悉：2019年9月24日小米发布两款5G手机：小米9 Pro与小米MIX Alpha使用VC液冷散热，目前旗舰级的 5G 手机多数采用 VC 液冷或热管液冷，而小米9 Pro 使用一个大号的 VC 均热板。配合 5 层石墨、高导热铜箔和导热凝胶组成强劲的立体散热系统，VC 均热板散热面积高达 1127mm²。相较小米9，CPU 核心温度能够降低 10.2℃，运行速度更快，Antutu 综合跑分高达 48 万之多。

VC均热板是什么呢？

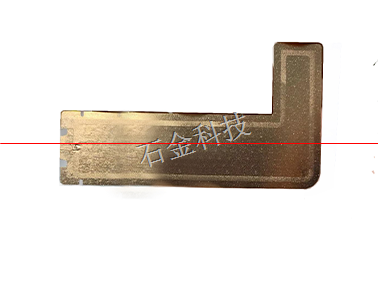

VC(Vapor Chamber)也称均热板,是一个内壁具有微细结构的真空腔体，通常由铜制成。
当热量由热源传导至VC腔体时，腔体里的冷却液受热后开始产生气化现象,液体气化吸热,体积迅速膨胀充满整个腔体，当气相工质接触到一个比较冷的区域时便会产生凝结的现象,借由凝结释放出之前吸收的热量。

凝结后的冷却液会借由微结构的毛细管道（整个循环的驱动力是毛细力）再回到蒸发热源处，此过程将在腔体内周而复始进行。

VC均热板制成

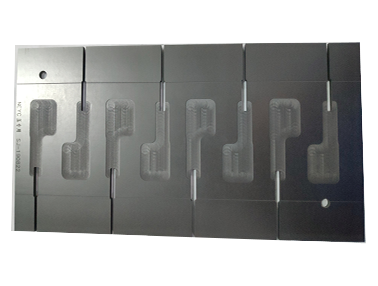

均热板是怎么加工成型的呢？VC均热板需通过复杂的制程，如烧结、金属网或纤维，蚀刻等方式，来将毛细结构形成在该腔室内，其中烧结是非常重要的，如何选择选烧结治具，和良品率有很大关系 ，石金科技石墨烧结治具进行特殊加工具有：耐高温，自润滑性能好，便于摆放，不易附着其他物体，强度高，不易破损，VC均热板散热石墨烧结治具的摩擦系数只有0.04-0.05。其摩擦系数低，而且热稳定性很高。可根据客户要求加工各种形式大小的石墨模具/载具

本文出自深圳市石金科技股份有限公司，公司是集销售、应用开发，产品加工的石墨专业厂家，专门为模具行业、机械行业、真空热处理炉、电子半导体及太阳能光伏产业等提供石墨材料、石墨电极和相关的石墨制品，欢迎致电13662687390
